給水水泥管施工圖

給水水泥管施工圖包括總平商圖，管網節點詳圈，給水水泥管平、縱斷面因及其他詳圖理事。
1、總平面圖
給水水泥管總平面圖按1:(2000-10000)繪制。圖中應標明新建、擴建水泥管的位置、范圍與原有水泥管的關系，還應表示出有關街道、河流、風向玫瑰閣、其他水泥管的相互關系以及必要的說明。

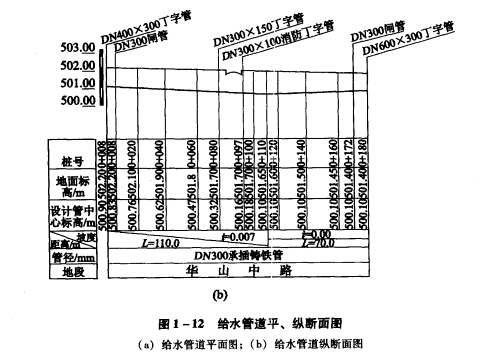

2、給水水泥管平、縱斷畫圖(見圖1 - 12)
給水水泥管平面圖采用1: 1000或1: 500的比例繪制。閣中道路、街坊、給水水泥管分別用細實線、中實線、組實線繪制.其他各種管線用中實線繪制。閨中應串串明道路名稱、街坊和建筑物名稱、水泥管名稱及管段編號、路口中心坐標、水泥管節點及其他管線交叉點處坐標、閥門井坐標、道路各部分寬度、給水水泥管及其他管線的材料和規楠、各種管線在道路上的平面位置和埋深等。
給水水泥管縱斷面因采用攢向比例為1: 1000或1: 500，縱向比例為1: 100或1: 50繪制。
圖中應標注地面線、道路、鐵路、排水溝、河谷、建筑物、構筑物的編號及與給水水泥管相關的各種地下水泥管、地溝、電纜溝等的相對距離和各自的標寓。

3、售網節點詳圖(見圖1 - 13)
在給水管網中，管線的相交點稱為節點。在節點~通常設有彎頭、三通、四通、漸縮管、閥門、消火栓等管件和附件。
當給水管網、管材及管徑確定后，則應遂行節點詳圖設計，力求使各節點的配件、附件布置合理緊湊，并盡可能減小閥門尺寸，院低造價。只有規范圖例符號繪出節點詳圖。
