138642680881386426808813864268088水泥管頂管工作坑又稱豎井，是頂管施工起始點、終結點、轉向點的臨時設施。工作坑內安裝有導軌、后背及后背端、千斤頂?shù)仍O(shè)備。
1.工作坑的種類及設置原則
根據青島水泥管工作坑的頂選方向，可分為單向統、雙向坑、多向坑、轉向坑和交匯坑等形式，如圖8 -7所示。
水泥管工作坑的位置應根據地形、管線位置、管徑大小、地面障礙物種類等因素來決定。排水管道頂進的工作坑通常設在檢查并位置;單向頂進時，應選在管道下游端.以利排水。根據地形和土質情況，盡量利用原土后背。工作統與穿越的建筑物應有一定的安全距離，并應考慮堆放設備、材料的場所，且盡量在離水、電源較近的地方。
2工作統的尺寸

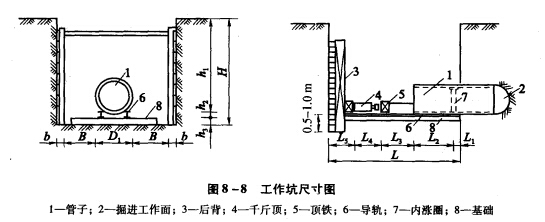

水泥管工作坑應具有足夠的空間和工作面.方能保證頂管工作順利進行。其尺寸與管徑大小、管節長度、埋置深度、操作工具及后背形式有關。工作坑的尺寸可按圖8 -8所示自公式計算得到。
3.水泥管工作坑的施工
水泥管工作坑的施工方法有兩種。一種方法是采用鋼板樁或普通支撐.用機械或人工在選定的地點.按設計尺寸挖成，坑底用混凝土鋪設墊層和基礎。該方法適用于土質較好、地下水位埋深較大的情況，頂進后背支撐需要另外設置。另-種方法是利用沉井技術，將混凝土井璧下沉至設計高度，用混凝土封底。混凝土井壁既可以作為頂迸后背支撐，又可以防止編方。當采用永久性構筑物作工作坑時，也可采用鋼筋混凝土結構等。
